Waschmaschine für NMR-Röhrchen
|
|
|
Während ich mal wieder an einer 600gr SiO2-Säule saß, überlegte ich mir, wie man NMR-Röhrchen
effektiver und sicherer reinigen könnte. Bis zu diesem Zeitpunkt war es üblich, dafür Pfeifenreiniger zu verwenden und Aceton
aus einer Spritzflasche in die Röhrchen zu geben, welches anschließend langsam und nur durch Schütteln vollständig
wieder zu entfernen war.
|
|
|
|

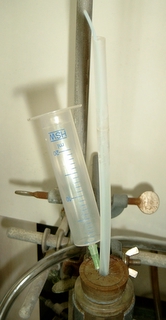

Aus mehr oder weniger Abfallprodukten und somit völlig kostenlos, entstand diese Spülmaschine. Bei dem Kunststoffrohr,
welches als Innendurchmesser genau die Dicke eines NMR-Röhrchens aufweist, handelt es sich um eine Schutzhülle für lange Kanülen.
Das Lösungsmittelvorratsgefäß (die 10ml Spritze) steckt auf einer um 180° gebogenen Kanüle, welche IN das Kunststoffrohr gesteckt wurde.

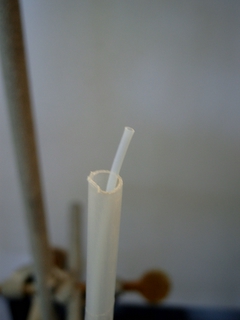

Auf diese Nadel, welche nun im inneren des Rohres endet, wird ein dünner Teflonschlauch mit passendem Innendurchmesser gesteckt und nach oben
aus dem Rohr geführt. Er sollte ca. 1cm überstehen.
Diese ganze Konstruktion wird nun in einen Stopfen mit Loch gesteckt und damit eine Saugflasche verschlossen.
|
|
Wird nun Vakuum an der Saugflasche angelegt, strömt die Luft durch das Rohr nach unten. Wird nun ein NMR-Röhrchen ÜBER
den Teflonschlauch IN das Kunststoffrohr gesteckt, verschließt es den Weg für die Luft, es ensteht ein Unterdruck und das Lösungsmittel
aus dem Lösungsmittelvorratsgefäß strömt durch die Kanüle, durch den Teflonschlauch nach oben in das NMR-Röhrchen hinab in die Saugflasche.
Je nach angelegtem Unterdruck lassen sich so sehr schnell 10ml Lösungsmitten durch das ganze NMR-Röhrchen "ziehen".
Durch die deutlich größeren Mengen an Lösungsmittel und der Tatsache, dass vom Boden des NMR-Röhrchens immer frisches Lösungsmitten
nachströmt, sind die NMR-Röhrchen danach deutlich sauberer. Außerdem geht es schneller und einfacher.
Da nur Teflon und Lösungsmittelbeständiger Kunststoff verwendet wurden, besteht kaum die Gefahr, dass ein NMR-Röhrchen aus versehen abbricht.
|
|
|
Als ich mit dem basteln fertig war (ich hatte dafür nur die Zeit immer zwischen zwei Gläschen meiner Säulenchromatographie) habe ich im Katalog nachgeschlagen
und musste festestellen, dass man so etwas auch kaufen kann (z.B. bei
Aldrich ab 79,30 EUR). Aber selbstgebaut, preiswert, funktional und innovativ ist meine Idee natürlich weit überlegen!
Viel Spaß beim Nachbauen, in unserer Abteilung gibt es davon auch schon erste Plagiate.
|
|
|
|
|
