Kabelauslöser für die Canon EOS 400D
|
Gleich zu Beginn möchte ich natürlich darauf verweisen, daß es den Kabelauslöser im Original
aus dem Zubehörsortiment von Canon zu beziehen gibt!
|
|
|
|
Der rechts abgebildete Schaltplan passt nach eigenen Versuchen für die Ansteuerung der Canon EOS 400D.
Neben einem gewöhnlichen Taster zum Fokussieren der Kamera (entspricht dem halb-durchdrücken des Auslösers) verwende ich einen Kippschalter,
welcher in der einen Richtung ein Schalter, in der anderen aber ein Taster ist.
Einen solchen miniatur Kippschalter gibt es beispielsweise bei Reichelt-Elektronik
unter der Bezeichnung -MS 500D-, erkennbar an der Schaltoption "Ein-Aus-(Ein)".
Als Stecker verwende ich ein gewöhnliches stereo Ausdiokabel mit 3.5 mm Klinke. Außderdem einen Adapter auf 2.5 mm stereo Klinke,
da diese für die Kamera benötigt wird.
Ich verwende das 3.5 mm System, da ich somit bereits vorhandene Verlängerungskabel meines
Audiosystems auch für den Kabelauslöser verwenden kann.
|
|
Als ich mir den Kippschalter angesehen hatte, wurde mir klar, der Auslöser ist am komfortabelsten in Form eines Abzuges anzuordnen.

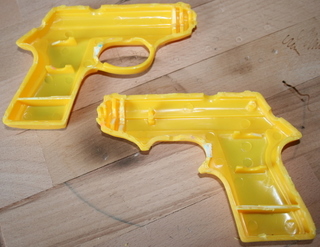

Was lag nun näher als einfach eine Wasserpistole mit Hilfe einer Minibohrmaschiene und einer Trennscheibe aufzuschneiden...
|
|
|
|

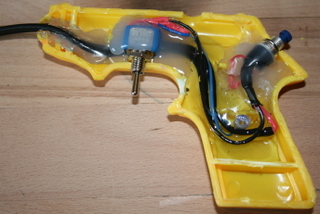

... und in diesem Gehäuse die Schalter zu drapieren.
Der Kippschalter ersetzt natürlich den Abzug. Der Taster in meinem Beispiel den Hahn.
Mit einer Heißklebepistole wurden die Schalter und Kabel sicher fixiert.
Achtet darauf, daß der Kleber nicht zu heiß ist und das Kunststoffgehäuse oder die Isolierungen beschädigt.
Generell auch beim Löten ist darauf zu achten, daß die Isolierungen nicht beschädigt werden, damit es nicht zu einem Kurzschluß kommen kann.
Das hätte dann ein "Dauerfokussieren" oder "Dauerauslösen" zur Folge.
|
|

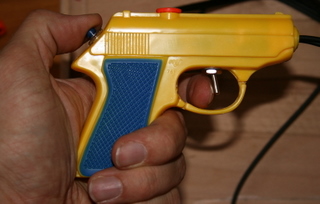

Um zu fokussieren muß man nun "den Hahn spannen", sprich, den blauen Taster drücken. Um das Foto zu schießen,
dann einfach den Abzug durchziehen (Tasterfunktion des Kippschalters).
Wenn man auf das Fokussieren verzichtet und den Abzug direkt durchzieht, kommt es zu einer kleinen Auslöseverzögerung bis die
Kamera scharf gestellt hat, bevor das Foto geschossen wird.
|
|
|
|
Um in der "bulb"-Funktion (unter M) Langzeitaufnahmen machen zu können, ohne den Auslöser minutenlang
gedrückt halten zu müssen, läßt sich der Abzug auch nach vorn kippen.
In dieser Richtung hat er die Funktion eines Schalters und bleibt im eingeschalteten Zustand stehen, somit der Auslöser auf Dauer betätigt.
|
|
Nun komme ich noch zur Wichtigsten aller Fragen,
Wasserpistole
Kippschalter (Auslöser)
Kabel (1.5 m)
Adapter 3.5mm auf 2.5mm
Taster (Fokus)
Schrumpfschlauch, Lötzinn, Heißleim
========================================
Macht insgesamt
|
den Kosten für dieses Projekt:
1,50 € (2,99 € im Doppelpack)
1,20 €
0,63 €
0,50 €
0,09 €
unbekannt
================================
3,92 €, ein Einzelstück und Spaß beim Basteln
|
|
|
|
|
